半導體襯底材料碳化硅(SiC)已經引起電動汽車(EV)和電力電子制造商的濃厚興趣，因?yàn)榕c傳統的硅電子器件相比，碳化硅在這些應用中展現出許多優勢。但SiC的材料特性與硅有很大不同，這意味著目前的許多IC制備工藝在一定程度上并不適用SiC，甚至根本不適用。

切割(芯片劃切)就是一個典型例子。作為硅芯片切割的主要方法，機械鋸切并不能完全應用到SiC上。其中一個問題在于，SiC是已知最硬的材料之一，其硬度幾乎與金剛石相當。因此，鋸切 SiC 會產生切屑，迅速磨損昂貴的金剛石鋸片，鋸切速度相對較慢，而且會產生熱量(這會影響材料特性)。

在本應用聚焦中，我們將回顧運用最新雷射技術克服這些挑戰的技術，并介紹加工 SiC 材料的解決方案。

非接觸式雷射切割為加工SiC材料提供了一種極具吸引力的選擇。理想的雷射加工可以減少或消除邊緣崩裂，并將材料的機械變化(裂紋、應力或其他缺陷)減至最少。此外，它還能最大限度地減小切口寬度，以保持較小的“自由區域"尺寸(相鄰電路之間的空區域)，從而大幅增加每片晶圓的芯片數量。眾所周知，超短脈沖(USP)雷射，尤其是紫外(UV) 波長的超短脈沖(USP)雷射，在對堅硬、透明或脆性材料進行高精度切割和燒蝕時完全能展現上述優點。但與此同時，結合利用短脈寬和短波長實現高產量也是一項挑戰。

考慮到這些因素，我們使用MKS Spectra-Physics? IceFyre?紫外皮秒雷射進行了優化SiC 切割工藝的實驗。我們特別TimeShift^TM可程序設計脈沖功能對脈沖串定制的影響。

測試樣品為 340μm 厚的4H-SiC材料。利用這款雷射的可程序設計脈沖串功能，我們使用從單脈沖到12個脈沖串的各種脈沖配置制作了各種劃片。

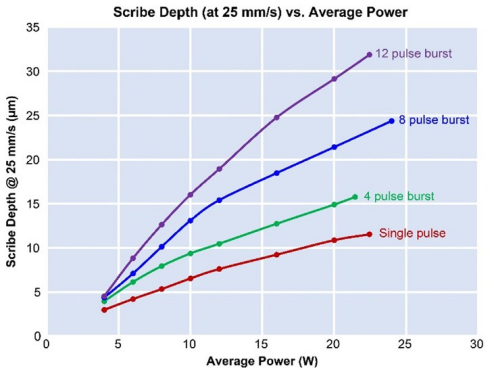

圖 1. 單脈沖和各種脈沖串配置（4-12 個脈沖串子脈沖）在 25 mm/s 凈速度下的劃線深度與功率的函數關系。顯然，脈沖串提高了燒蝕率。

總體結果如圖1所示，圖中顯示了各種脈沖串配置底線深度與平均雷射功率的函數關系。在每次測試中，我們?cè)诓牧系耐晃恢蒙峡偣策M(jìn)行了八十次高速劃線。利用 IceFyre雷射的 TimeShift功能，可以精密控制每個脈沖串在工作面上的位置(例如總脈沖重疊)。在這種情況下，脈沖的有效空間重疊率約為 84%，這是通過交錯配置多個重疊次數較少的脈沖來實現的。

這一資料清楚地表明，使用脈沖串可顯著提高燒蝕率,這與在其他材料中使用脈沖串處理以及其他脈沖寬度的結果一致。

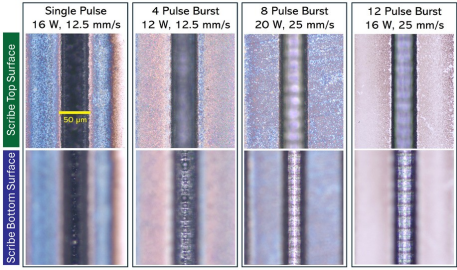

圖 2. 顯微鏡圖像顯示 25 μm 深溝槽的頂部和底部。這些圖像顯示，隨著脈沖串中脈沖數量的增加，劃線質量也在穩步提高。

為了對劃線進行定性評估，我們拍攝了一系列照片。這些照片如圖2所示。具體來說，這些照片是利用1、4、8和12 個脈沖串制作的一系列25 μm 深溝槽的圖像,在每種情況下，雷射平均功率和凈速度都經過調整，以達到最佳質量(25μm深度)。

在上排照片中，顯微鏡聚焦的是晶圓上表面，而在下排照片中，聚焦的是劃線底面(底部)。隨著脈沖串子脈沖數的增加,整體特征質量明顯提高。

特別值得注意的是，隨著脈沖數的增加，劃線周圍的變色逐漸縮小，然后完全消失。這種變色通常表明表面或基體材料發生了某種變化可能由于材料過熱而導致表面氧化。

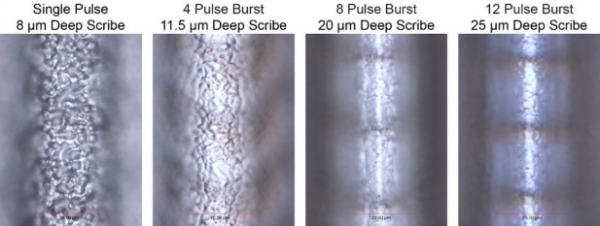

圖3中的照片顯示的只是一系列劃線的底部(底面),這次的放大倍數更高。在這種情況下，每次劃線都是在相同的雷射工作條件下進行的，即平均功率為16 W,凈掃描速度為 25 mm/s。圖中示出了每種條件下的劃線深度。

圖 3. 從這些圖像中可以看出，使用皮秒紫外雷射加工可以獲得極佳的加工表面質量。高脈沖數脈沖串的優勢在此顯而易見。

這種分辨率更高的視圖使得隨著脈沖數的增加，表面光滑度的改善更加明顯。值得注意的是，在平均功率和整體加工速度不變的情況下，使用TimeShift功能定制脈沖輸出可以使劃線深度增加三倍。

這項測試表明，紫外皮秒雷射可以在SiC芯片上制作超高質量的劃線。此外，測試還明顯證明了TimeShift脈沖串程序設計的優勢。尤其是，測試表明脈沖數越高，劃線質量越好，進料速率也越高。這一結果令人振奮，因?yàn)闇y(cè)試表明使用具有TimeShift 功能的IceFyre 皮秒雷射進行SiC劃線，既能達到生產所需的產量，又能保證質量，從而實現高成本效益。

產品：lceFyre 工業皮秒雷射

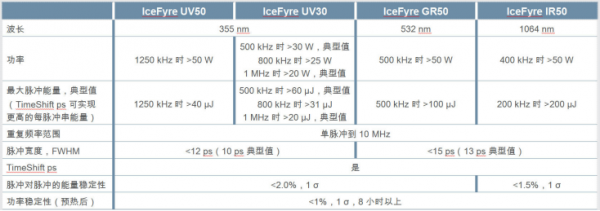

IceFyre UV50是市面上表現優異的紫外皮秒雷射，在1.25 MHz(>40)時提供>50W的紫外輸出功率，脈沖串模式下的脈沖能量為100μJ，脈沖寬度為 10 ps。IceFyre UV50設定了從單次激發到10MHz的功率和重復率的新標準。

IceFyre UV30 提供>30W的典型紫外輸出功率,脈沖能量>60μJ(脈沖串模式下脈沖能量更大)，具有從單次激發到3MHz的優異性能。

IceFyre IR50在400kHz單脈沖時提供>50W的紅外輸出功率，具有從單脈沖到10 MHz的優異性能。lceFyre 雷射的獨特設計利用了光纖雷射的靈活性和Spectra-Physics獨有的功率放大器能力，實現了 TimeShift ps可程序設計脈沖模式技術，具有業內較高的多功能性。

每臺雷射均配備一組標準波形;可選的TimeShiftps GUI 可用于創建自訂波形。該雷射的設計可為高掃描速度的優質加工(例如使用多面掃描鏡)實現同類雷射中時間抖動極其低的按需脈沖(POD)和位置同步輸出(PSO)觸發功能。
